RILIEVI
Il rilievo è un processo della geometria descrittiva, avente lo scopo di rappresentare un manufatto architettonico in tutte le sue parti.
Un rilievo eseguito in maniera scientifica deve essere condotto due più fasi:
- la ripresa, durante la quale avviene, sul campo, l'acquisizione delle informazioni.
- la restituzione, che riguarda l'utilizzazione delle informazioni raccolte, generalmente finalizzate alla rappresentazione dell'edificio in pianta, prospetto e sezione. Con l'arrivo delle tecniche digitali di rappresentazione, oggi si parla di modellazione stereometrica, grazie alla quale è possibile disporre di un modello tridimensionale digitale, dal quale ricavare tutte le rappresentazioni piane, prima disegnate a mano.
Il rilievo diretto, la cui origine risale alla notte dei tempi, è quello che offre maggior garanzie, perché consente di toccare con mano il manufatto e, specialmente se eseguito direttamente dall'architetto, assicura l'acquisizione di informazioni valide. Per contro richiede tempi lunghi e risulta particolarmente pericoloso quando si tratta di rilevare elementi architettonici difficilmente raggiungibili o pericolanti.
Le principali fasi della ripresa del rilievo diretto sono:
- fase preliminare di individuazione della strumentazione tecnica a disposizione per il rilievo (metro rigido o pieghevole, filo a piombo, rotella metrica gergalmente detta bindella, livella ad acqua o canna d'acqua);
- sopralluogo e progetto del rilievo: individuazione dei piani di sezione che si vogliono rappresentare (orizzontali per le piante e verticali per le sezioni e i prospetti);
- preparazione degli eidotipi, schizzi preparatori in proiezione ortogonale di piante (di tutti i piani dell'edificio), prospetti (di ogni facciata), eventuali sezioni e dettagli costruttivi. Viene realizzato di norma a mano libera oppure su una pianta già esistente, anche se approssimativa;
- definizione dei piani di sezione orizzontale mediante la "battitura" del piano da eseguirsi con livelle ad acqua o laser;
- misurazioni dal vero, acquisite con strumenti analogici o digitali. Se si dispone di strumenti che sono in grado di misurare solo le lunghezze e non gli angoli, è necessario che le misure vengano eseguite con il metodo della trilaterazione o attraverso le coordinate ortogonali:
- il metodo delle trilaterazioni consiste nel determinare ogni punto notevole del perimetro planimetrico da rilevare, come vertice di un triangolo avente un lato appartenente alla cosiddetta retta di base r. Questo procedimento sfrutta la proprietà dei triangoli secondo cui nota la lunghezza dei lati è nota anche l'ampiezza degli angoli;
- il metodo delle coordinate ortogonali in esso si stabilisce una retta base b, in modo che sia, quanto possibile, parallela ad un lato l del perimetro dell'edificio da rilevare e, sulla retta b, si proiettano ortogonalmente i punti di tale lato l. Ciascun punto P di l viene individuato attraverso due coordinate, rispettivamente, quella della distanza di P dalla retta base b, detta ordinata, e quella della distanza di P'(proiezione di P) da un punto fisso o della retta base b, detta ascisse. Pertanto il punto fisso o viene detto origine della retta base, per cui conviene posizionarlo in modo che coincida con la proiezione del estremo sinistro di tale lato;
- una volta acquisite le misurazioni esse devono essere annotate sull'eidotipo per mezzo di un corretto sistema di quotatura.
ISPEZIONE DI TETTI/LASTRICI CON/SENZA DRONE
Ispezionare un tetto o una copertura industriale è sempre stato molto complicato, per non parlare dei costi elevati. Oggi grazie alla tecnologia con drone è possibile effettuare ispezioni di tetti e ispezioni di coperture industriali difficili da raggiungere fisicamente.
Le ispezioni con drone ti consentono di controllare lo stato di fatto degli edifici risparmiando soldi, tempo e azzerando i rischi rispetto a ponteggi o cestelli elevatori che prevedono la presenza di persone in quota.
Si possono ottenere foto e video con una panoramica dettagliata del tetto e dell’intero edificio. In questo modo, si può velocemente prendere visione e documentare lo stato di fatto dell'immobile.

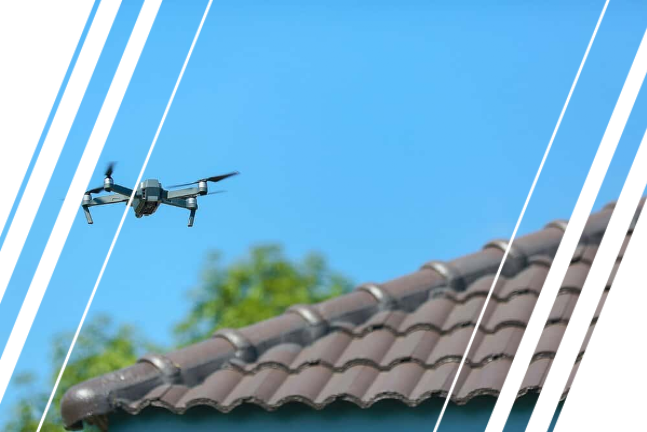

![Ispezione tetto con drone Ispezione tetto con drone](images/ispezione-tetti-con-drone.png)
